Обращаем ваше внимание на богатую комплектацию предлагаемого станка. Зеленым шрифтом
выделены опции, которые, как правило, участники рынка в стандартную комплектацию не
включают. По нашему производственному опыту (эксплуатируем более 50 станков с ЧПУ) данные
опции необходимы для высокоэффективной работы станка. Красным шрифтом хотим
подчеркнуть, что главные элементы нашего станка изготовлены фирмами, которые признаны
мировыми лидерами в своей области.
Артикул:
TCK50-500.F11/15.A2-6.8.203T.R
1 ¥ = 11.57 ₽
Выбор валюты
Заказать
Заказать
Fanuc
Система ЧПУ
500
Макс. длина точения, мм
Ø500
Макс. диаметр над станиной, мм
Ø360
Макс. диаметр точения, мм
11 / 15
Мощность двигателя шпинделя, кВт
| БОГАТАЯ КОМПЛЕКТАЦИЯ | |||
| № п/п | Наименование | Примечание | Количествo |
| 1 | Система ЧПУ |
FANUC 0i -Tf(5) Plus (Япония) |
1 шт. |
| 2 |
Гидравлический патрон 3-х кулачковый 8" (203 мм) |
Autogrip / SEOAM (Тайвань) |
1 шт. |
| 3 | Двигатель шпинделя 11 / 15 кВт |
FANUC βilP22/8000 (Япония) c увеличенным крутящим моментом 105 / 191 Н*м |
1 шт. |
| 4 | Шпиндель А2-6 | Включено в стоимость станка | 1 шт. |
| 5 |
Сервоприводы по осям X / Z |
FANUC βis12B/3000 / βis12/3000 (Япония) |
1 шт. |
| 6 |
ШВП по осям X / Z |
HIWIN / PMI ( Тайвань) |
1 шт. |
| 7 |
Линейные направляющие качения по осям X / Z |
HIWIN / PMI (Тайвань) |
1 шт. |
| 8 | Система диалогового программирования Manual Guide 0i | Включено в стоимость станка | 1 шт. |
| 9 |

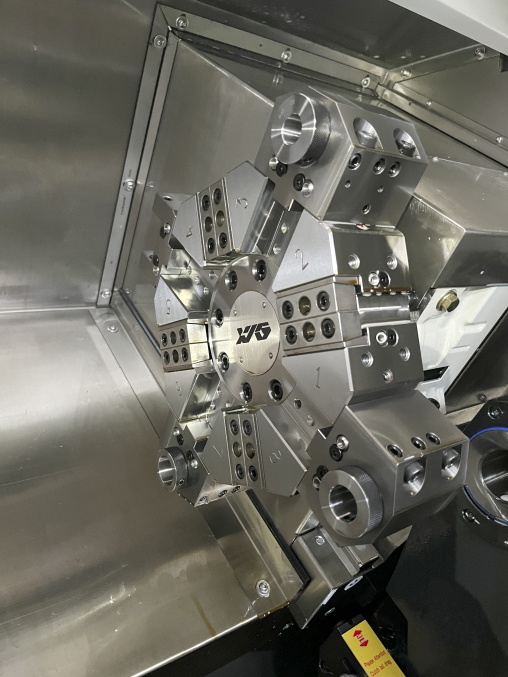

Револьверная головка на 8 позиций Sanhe |
Включено в стоимость станка |
1 шт. |
| 10 |
Клиновой блок |
Включено в стоимость станка | 1 шт. |
| 11 | Радиальный держатель инструмента для наружного точения | Включено в стоимость станка | 2 шт. |
| 12 |
Держатель торцевого инструмента |
Включено в стоимость станка |
1 шт. |
| 13 | Осевой держатель расточного инструмента |
Включено в стоимость станка |
1 комп. |
| 14 | Переходные втулки для сверл (Ø32 мм, Ø25 мм, Ø20 мм) | Включено в стоимость станка |
1 комп. |
| 15 | Пистолет для подачи СОЖ | Включено в стоимость станка |
1 шт. |
| 16 | Пневматический пистолет | Включено в стоимость станка |
1 шт. |
| 17 |

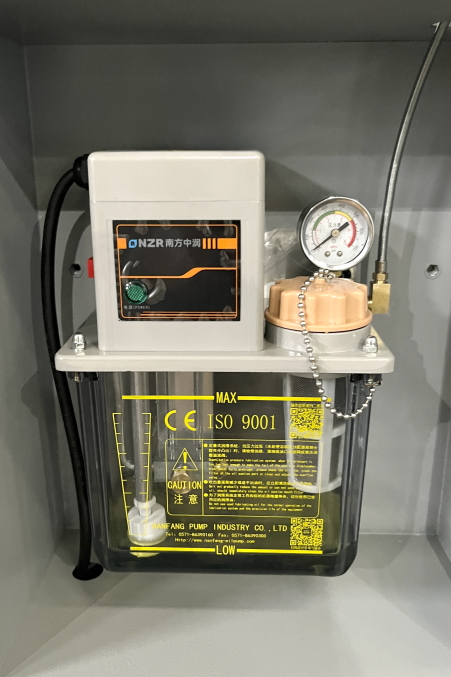

Централизованная система смазки |
Включено в стоимость станка |
1 комп. |
| 18 | Трансформатор | Включено в стоимость станка |
1 комп. |

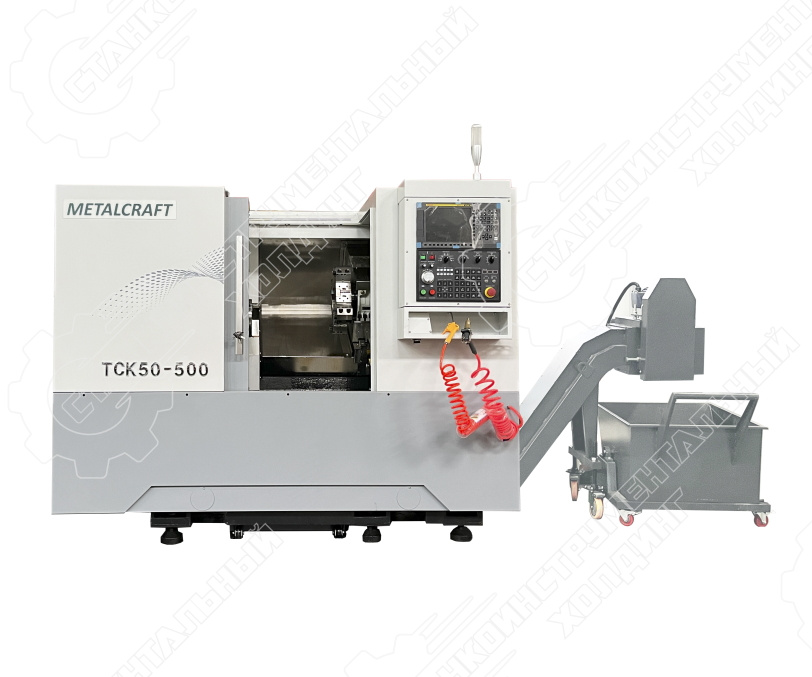

| 19 | Автоматический конвейер для стружек | Включено в стоимость станка |
1 комп. |
| 20 | Нормы безопасности СЕ | Включено в стоимость станка | 1 шт. |
| 21 | Трехцветный индикатор состояния | Включено в стоимость станка |
1 шт. |
| 22 | Светодиодное освещение | Включено в стоимость станка |
1 шт. |
| 23 | Ящик с инструментами | Включено в стоимость станка |
1 комп. |

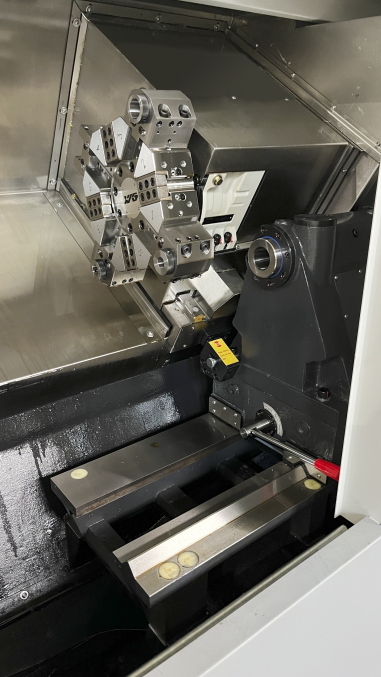

| 24 | Гидравлическая программируемая пиноль задней бабки в комплекте с вращающимся центом | Включено в стоимость станка | 1 шт. |
| 25 | Скиммер (маслоотделитель от СОЖ) | Включено в стоимость станка | 1 шт. |
| 26 | Кондиционер электрошкафа | Включено в стоимость станка | 1 шт. |

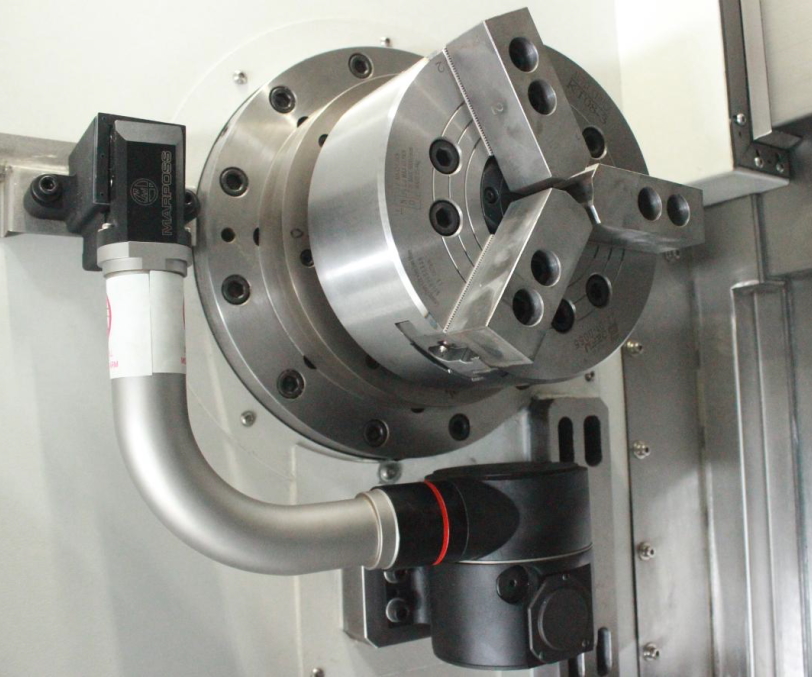

| 27 | Датчик привязки инструмента HРMA Renishaw (Великобритания) | Включено в стоимость станка | 1 шт. |
Общие параметры
Бренд
MetalCraft
Модель станка
TCK50-500
Система ЧПУ
Fanuc
Угол наклона станины
30°
Датчик измерения инструмента
Renishaw HPMA
Люнет
Нет
Параметры обработки
Макс. диаметр точения, мм
Ø360
Макс. диаметр над суппортом, мм
Ø300
Макс. длина точения, мм
500
Макс. диаметр над станиной, мм
Ø500
Перемещение
Ход по оси X / Z / Y, мм
200 / 550 / -
Ускоренная подача по оси X / Z / Y, м/мин
20 / 20 / -
Модель двигателя оси X / Z
Fanuc βisс12/3000 βisс12/3000
Мощность привода оси X / Z / Y, кВт
1.8 / 1.8 / -
Шпиндель
Торец шпинделя
A2-6
Размер токарного патрона
8 " / 203мм (Тайвань)
Диаметр отверстия шпинделя, мм
Ø65
Макс. диаметр прутка, мм
Ø50
Макс. крутящий момент, Нм
105 / 191
Мощность двигателя шпинделя, кВт
11 / 15
Макс. скорость вращения шпинделя, об/мин
4000
Револьверная голова
Тип револьверной головки
Без привода
Количество инструментов
8
Сечение наружной державки, мм
25 x 25
Диаметр расточной державки, мм
Ø40
Подача СОЖ через револьверную головку
Включено
Задняя бабка
Тип задней бабки
С гидравлической программируемой пинолью
Перемещение задней бабки, мм
450
Конус пиноли задней бабки
MT5
Ход пиноли задней бабки, мм
100
Диаметр пиноли задней бабки, мм
Ø80
Точность
Точность позиционирования, мм
0.008 / 0.008
Точность повторного позиционирования, мм
0.004 / 0.004
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
3900 x 2200 x 2100
Масса станка, кг
3800

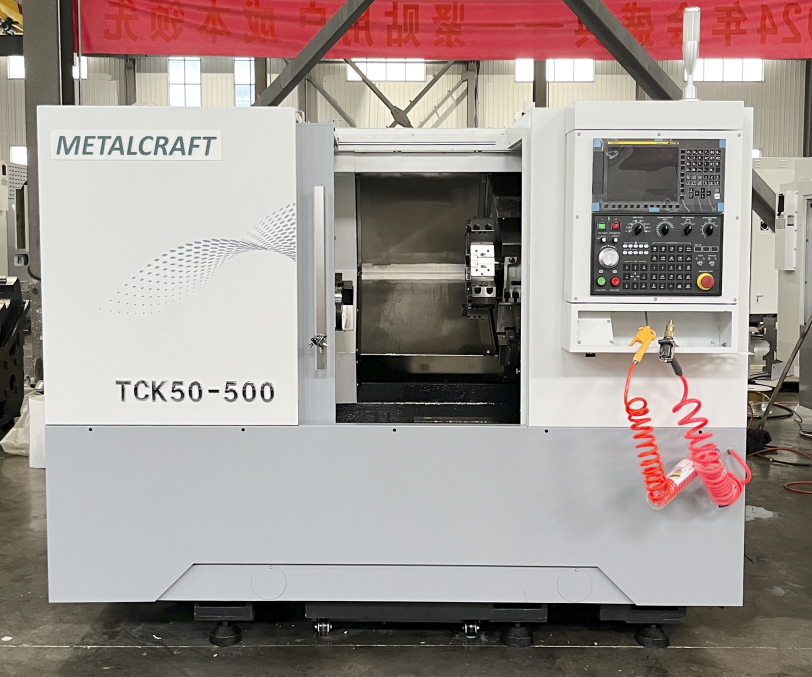

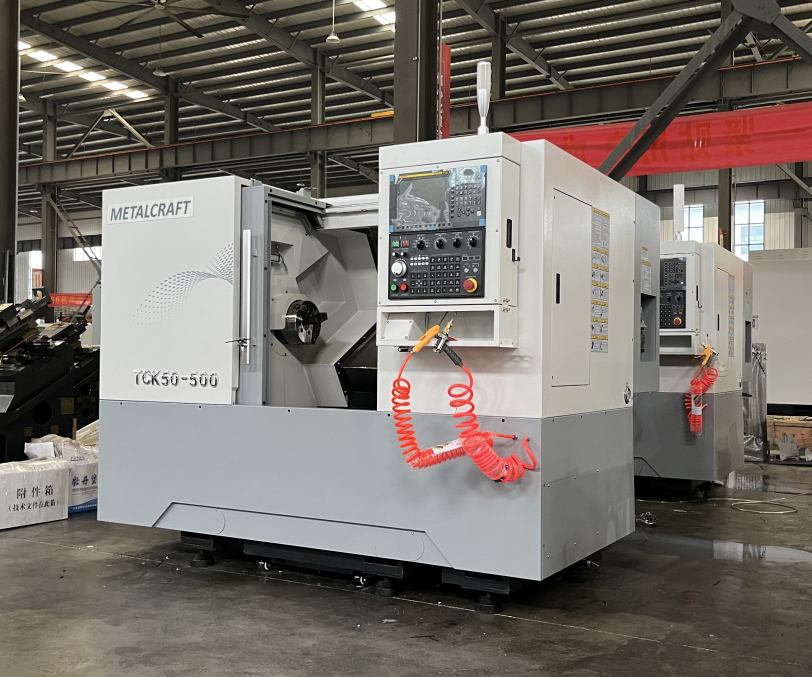

Токарный станок с ЧПУ MetalCraft ТСК50-500.F11/15.A2-6.12.203T.R используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение. В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие качения THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) достигается высокая точность резания независимо от условий и формы изготавливаемой детали. Система управления FANUC 0i Tf(5) Plus (Япония) с широкими возможностями программирования позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.
Особенности станка ТСК50-500.F11/15.A2-6.12.203T.R:
• Наклонная станина 30°
• Максимальная длина обработки 500 мм
• Надежные и высокопроизводительные привода FANUC (Япония)

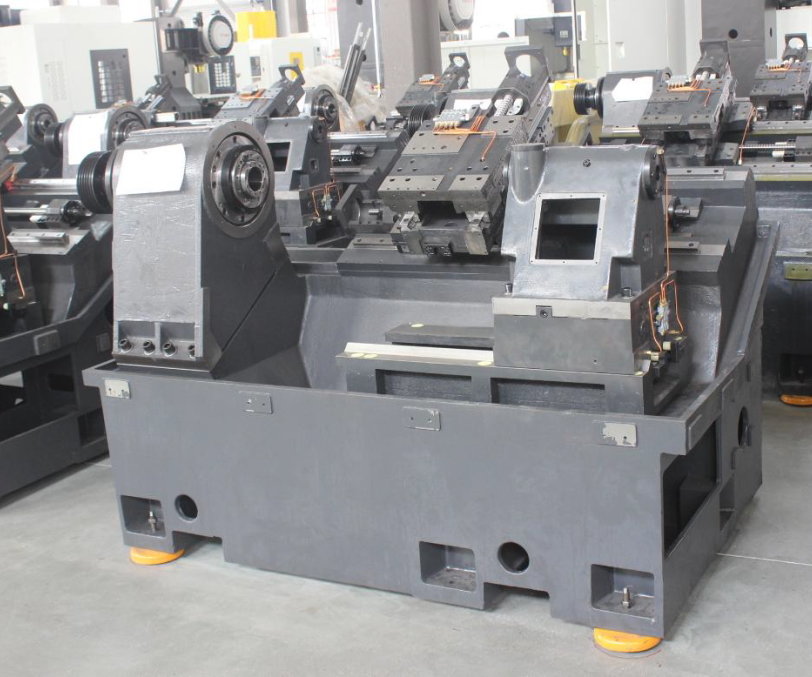

• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
• Высокотехнологичная система привязки инструмента HPMA Renishaw (Великобритания)
Особенности станка ТСК50-500.F11/15.A2-6.12.203T.R:
• Наклонная станина 30°
• Максимальная длина обработки 500 мм
• Надежные и высокопроизводительные привода FANUC (Япония)
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
• Высокотехнологичная система привязки инструмента HPMA Renishaw (Великобритания)
