Артикул:
CNC450
1 405 087 ₽ /шт
1 653 044 ₽
Скидка
-15%
В наличии
1 ¥ = 11.25 ₽
Выбор валюты
Заказать
Заказать
MetalCraft
Бренд
На складе
Наличие
CNC450
Модель станка
380 x 500
Размеры рабочего стола, мм
25

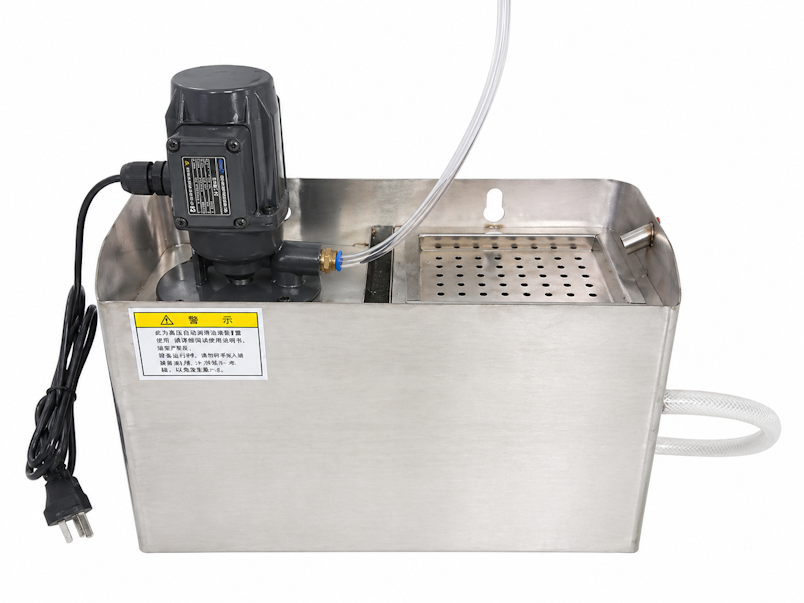

Объем бака СОЖ, литров
| Стандартная комплектация | |||
| № п/п | Наименование | Количество | |
| 1 | Станина (литьё из чугуна марки HT250) | 1 шт. | |
| 2 | Линейные направляющие качения стола (оси X/Y) SHAC (Тайвань) |
1 шт. |
|
| 3 | Прецизионные ШВП стола (оси X/Y) SHAC (Тайвань) |
1 шт. |
|
| 4 | Прецизионные ШВП стойки (ось Z) SHAC (Тайвань) |
1 шт. |
|
| 5 | Линейные направляющие качения стойки (ось Z) SHAC (Тайвань) |
1 шт. |
|
| 6 | Опорные подшипниковые узлы для ШВП осей X/Y - NSK (Япония) |
1 шт. |
|
| 7 | Опорные подшипниковые узлы для ШВП оси Z - NSK (Япония) |
1 шт. |
|
| 8 | Серводвигатели переменного тока (оси X/Y) - HCFA (Китай) |
1 шт. |
|
| 9 | Серводвигатель постоянного тока (ось Z) - Sanyo (Япония) |
1 шт. |
|

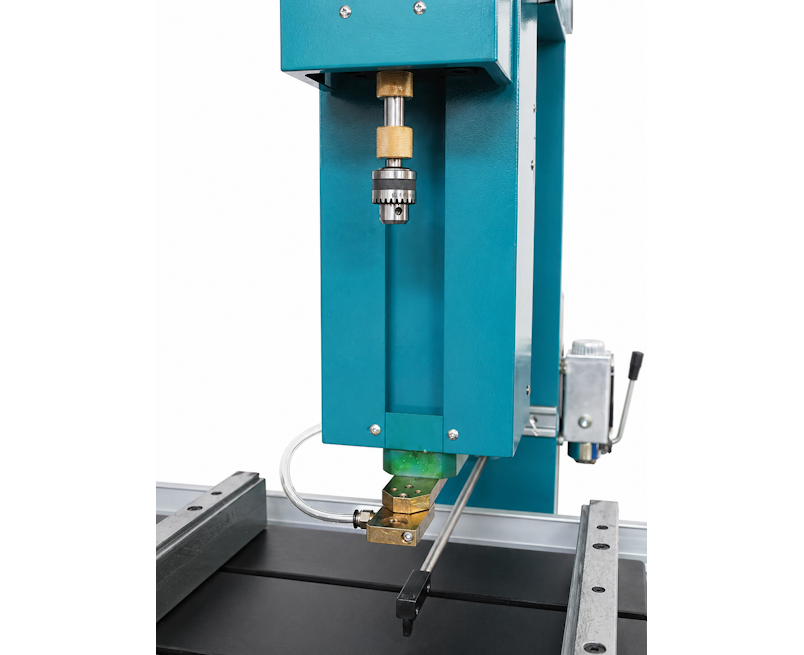

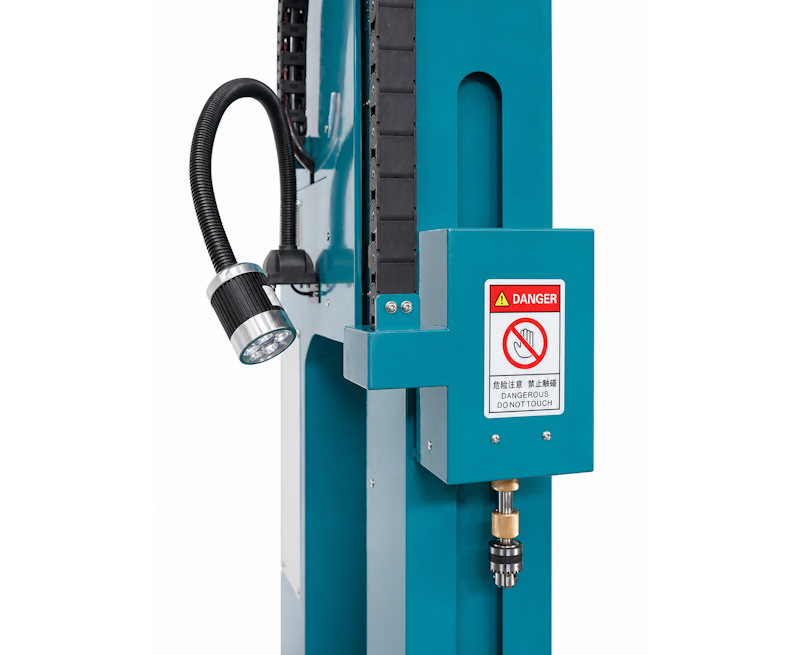

| 10 | Патрон вращающейся головки (шпиндель) |
1 шт. |
|

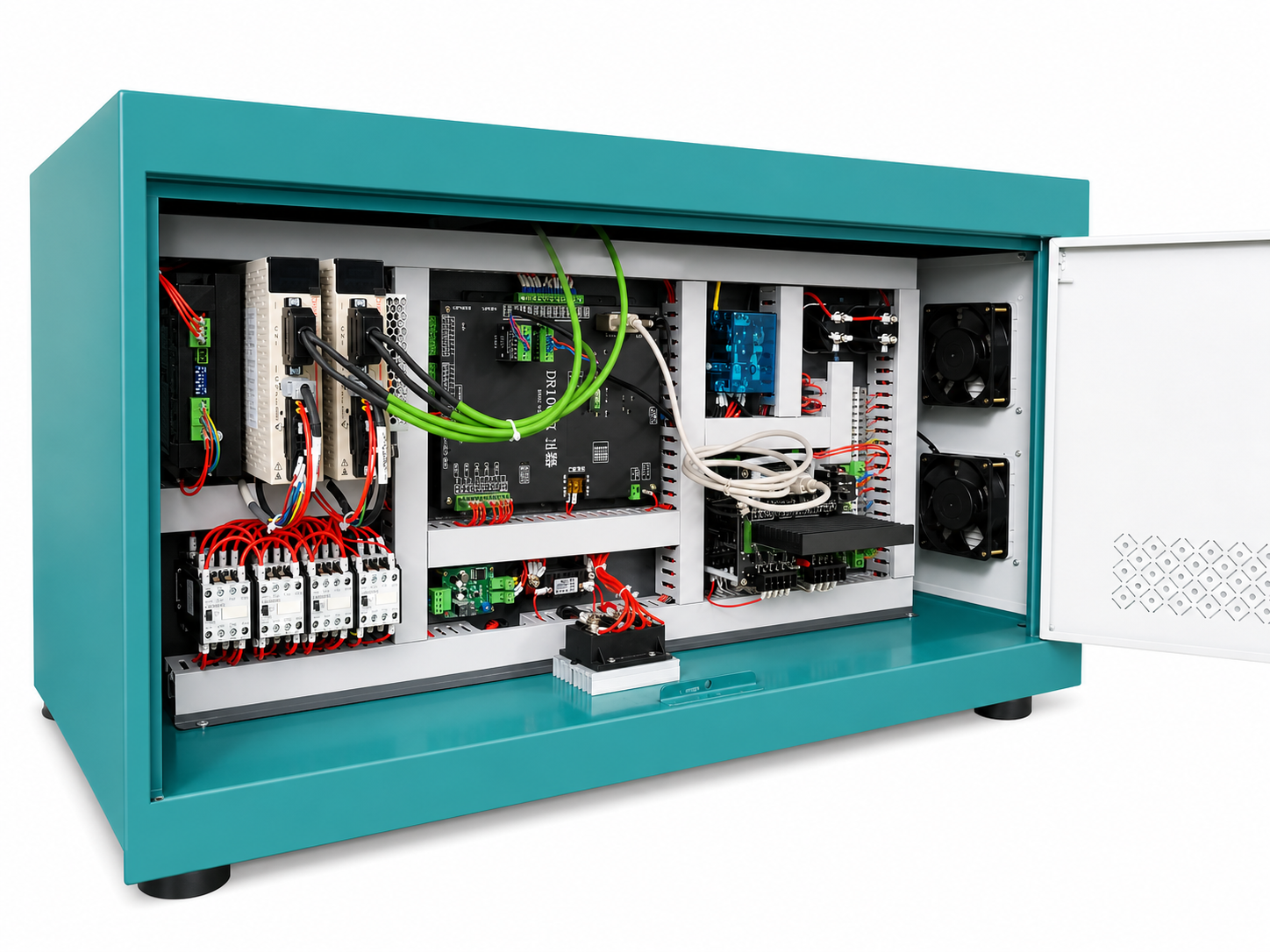

| 11 | Система ЧПУ (трёхосевая) |
1 шт. |
|
| 12 | Централизованная автоматическая смазка |
1 шт. |
|

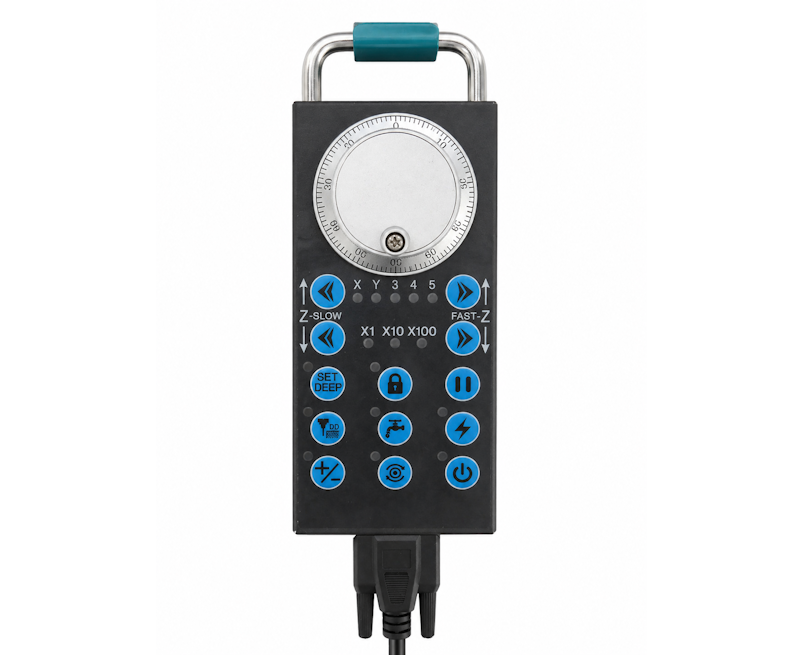

| 13 | Ручной пульт управления |
1 шт. |
|

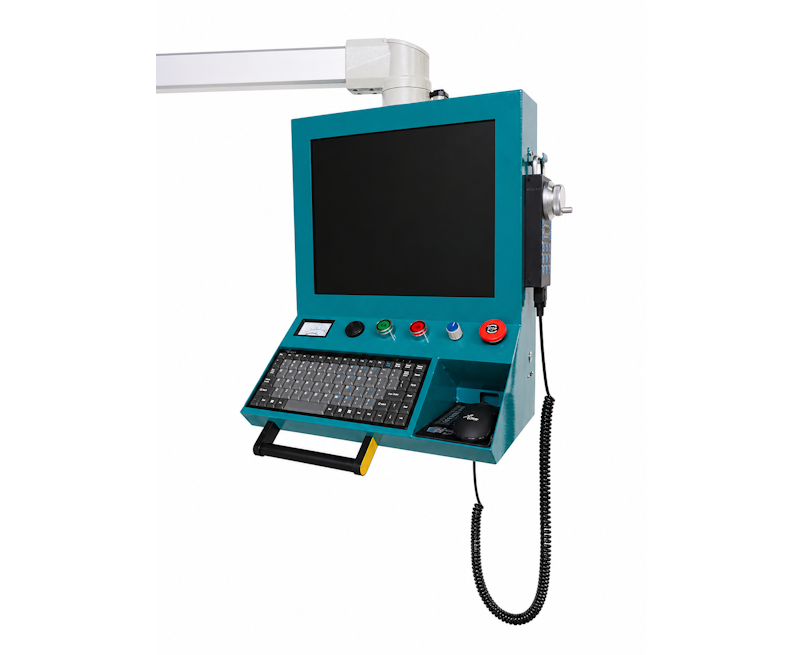

| 14 | Сенсорный LCD-экран 17" и выносная клавиатура с мышью |
1 шт. |
|
Общие параметры
Наличие
На складе
Бренд
MetalCraft
Модель станка
CNC450
Объем бака СОЖ, литров
25
Диэлектрик
Дистиллированная вода
Рабочее напряжение, В
380В / 50Гц
Потребляемая мощность, кВт
3.6
Параметры обработки
Диапазон обрабатываемых отверстий, мм
Ø0.3 - Ø6.0
Макс. ток обработки, A
40
Точность резки, мм
± 0.02
Макс. чистота обработки Ra, мкм
2.0 - 2.6
Скорость обработки
30–60 мм/мин
Перемещение
Перемещение по оси X, мм
350
Перемещение по оси Y, мм
450
Перемещение по оси Z, мм
450
Рабочий стол
Размеры рабочего стола, мм
380 x 500
Макс. вес детали, кг
300
Габаритные размеры и вес
Габаритные размеры станка (Д x Ш x В), мм
1250 x 1400 x 2100
Масса станка, кг
500

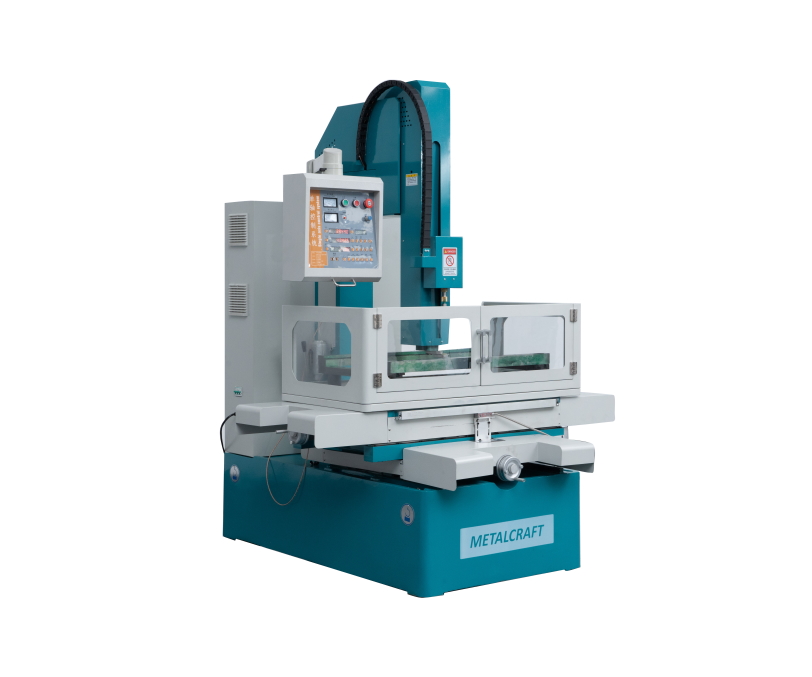

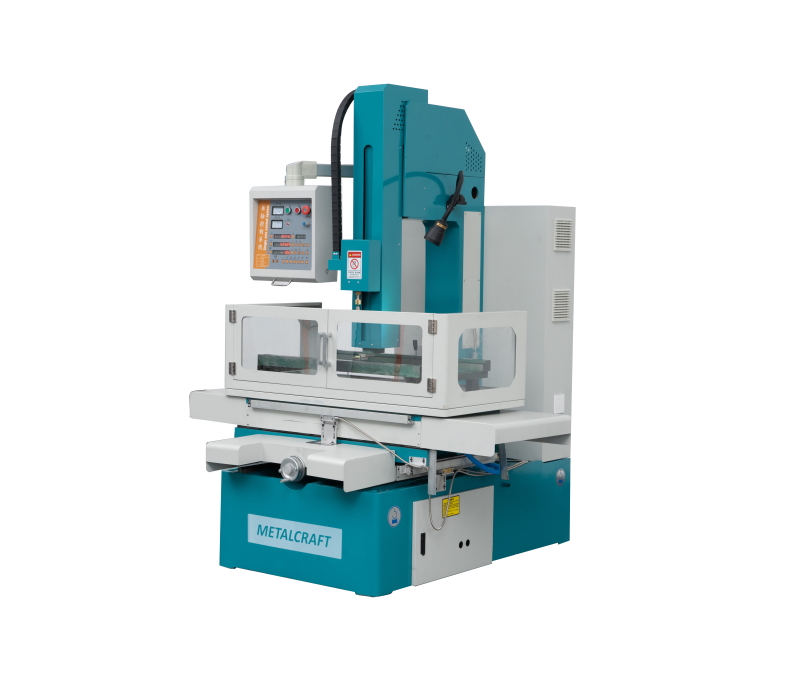

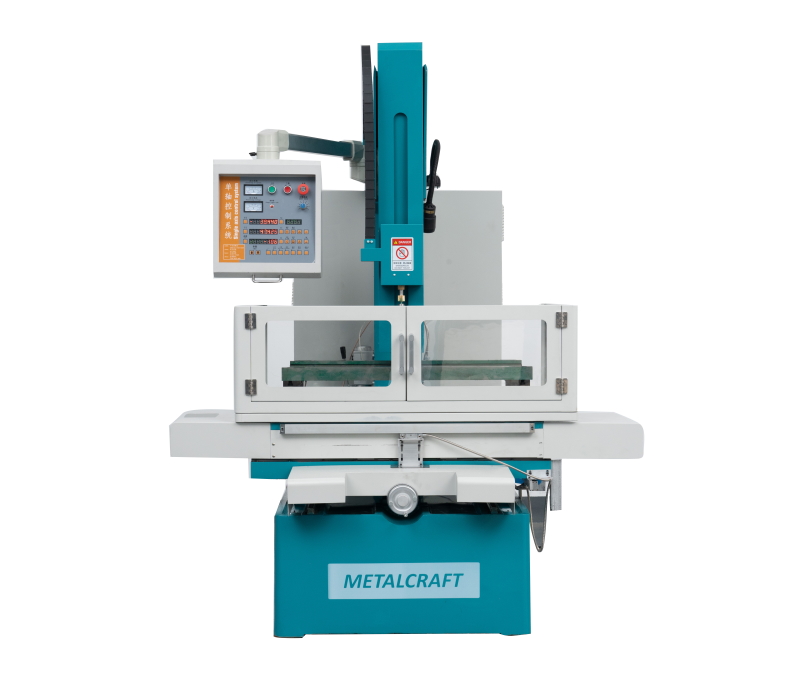

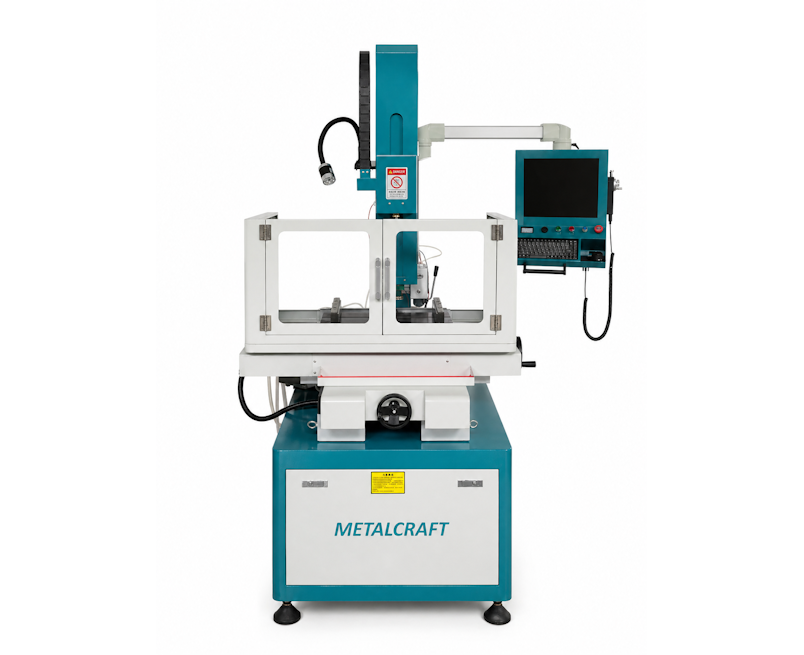

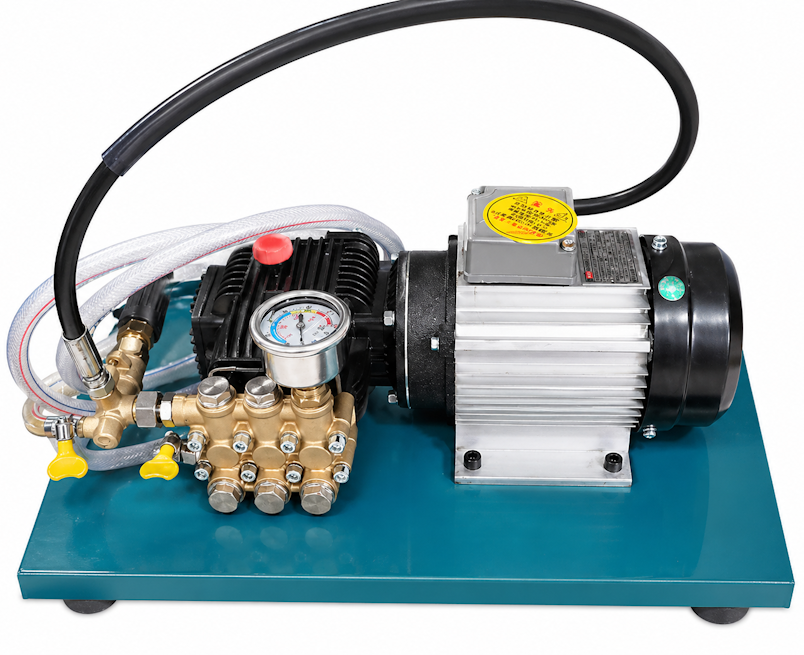

Электроэрозионная автоматическая супердрель CNC450 ведет бработку трубчатыми электродами (латунные или медные трубки) по методу электроэрозионного прожига. Высокочастотный импульсный источник питания подключается между полым электродом и заготовкой, обеспечивая разряд с малой длительностью и высоким пиковым током. Охлаждение и удаление эрозионных продуктов (шлама) осуществляется подачей жидкости под высоким давлением, что существенно ускоряет скорость съёма материала.Супердрель CNC450 предназначена для получения глубоких отверстий малого диаметра (от 0,15 до 3,0 мм) в любых токопроводящих материалах: нержавеющая сталь, закалённая сталь, медь, алюминий, твёрдые сплавы. Возможна прямая прошивка наклонных и криволинейных поверхностей.
Основное применение супердрели CNC450:
• Отверстия в пресс-формах и штампа;
• Отверстия для вытяжки, фильеры в химической промышленности;
• Групповые отверстия в фильтрующих пластинах и ситах;
• Отверстия для охлаждения в лопатках турбин и корпусах;
• Маслопроводящие и пневмоканалы в гидравлической и пневмоаппаратуре;
• Удаление сломанного инструмента (свёрл, метчиков) из детали без повреждения исходного отверстия или резьбы.
Конструктивные особенности и функциональные возможности
• Архивация программ: Параметры обработки отверстий сохраняются в памяти системы в виде файлов, доступно хранение программ для разных пользователей и задач, данные не стираются после отключения питания;
• Графическое моделирование: До начала обработки система отображает траекторию и последовательность прохода отверстий в графическом интерфейсе;
• Пропуск отверстия: В процессе групповой обработки можно принудительно прервать текущее отверстие и перейти к следующему;
• Смена электрода "на лету": Функция "Смена электрода" автоматически поднимает шпиндель в безопасную зону. После ручной замены инструмента обработка продолжается с того же места;
• В качестве рабочей жидкости (диэлектрика) используется деминерализованная или обычная водопроводная вода;
• Отливка из чугуна СЧ20 (HT200) для станины, салазок и стойки. Массивная конструкция обеспечивает высокую стабильность геометрии;
• Линейные направляющие качения тайваньского производства;
• По всем осям (X, Y, Z) установлены прецизионные шариковинтовые пары тайваньской марки;
• Приводы осей X и Y: Шаговые двигатели с микрошаговым драйвером;
• Привод оси Z: Асинхронный двигатель переменного тока с редуктором;

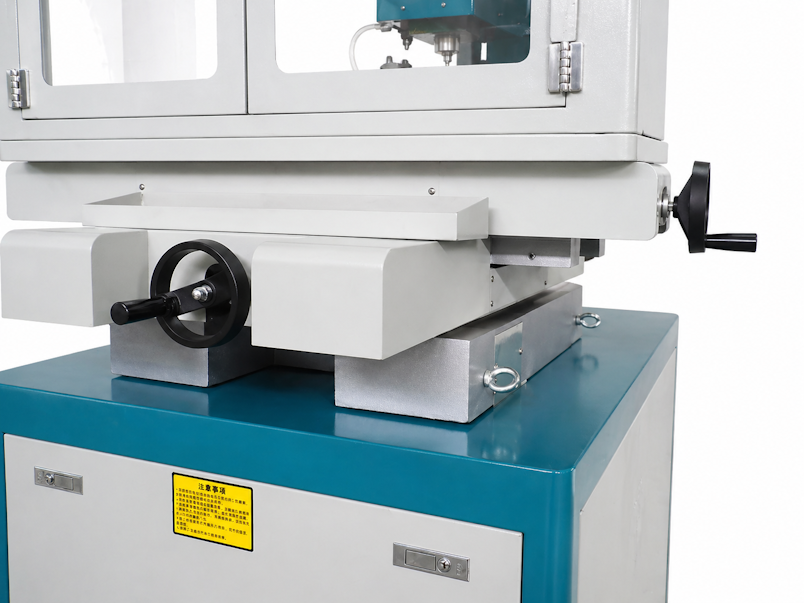

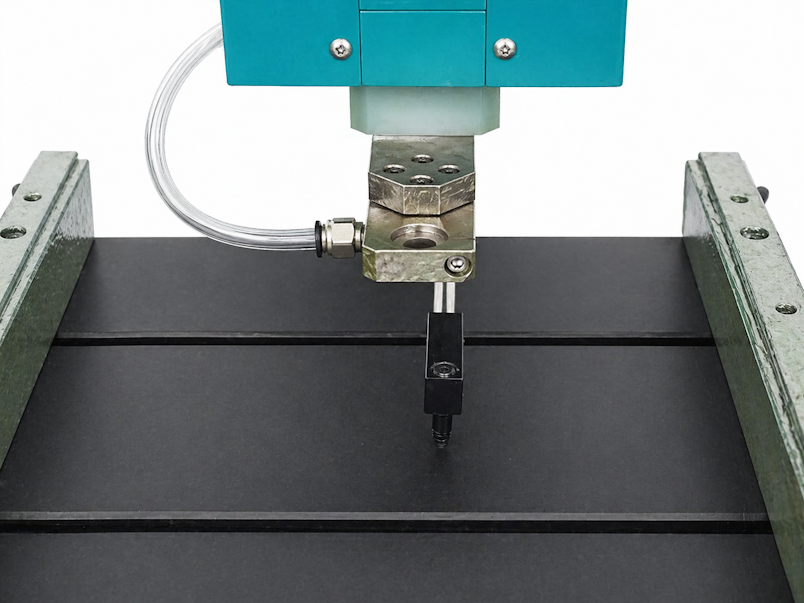

• Рабочий стол: Подвижная двусторонняя Т-образная конструкция для удобного крепления заготовок и снижения энергозатрат на перемещение;
• Система ЧПУ: Построена по архитектуре "encoder/player". Управляющий компьютер (encoder) обеспечивает работу с базой технологических данных, CAD-файлами и G-кодом;
• Рабочая поверхность стола: Изготовлена из высокоточного гранита нулевого класса;
• Система смазки: Централизованная, с ручным или автоматическим дозированием масла.
Основное применение супердрели CNC450:
• Отверстия в пресс-формах и штампа;
• Отверстия для вытяжки, фильеры в химической промышленности;
• Групповые отверстия в фильтрующих пластинах и ситах;
• Отверстия для охлаждения в лопатках турбин и корпусах;
• Маслопроводящие и пневмоканалы в гидравлической и пневмоаппаратуре;
• Удаление сломанного инструмента (свёрл, метчиков) из детали без повреждения исходного отверстия или резьбы.
Конструктивные особенности и функциональные возможности
• Архивация программ: Параметры обработки отверстий сохраняются в памяти системы в виде файлов, доступно хранение программ для разных пользователей и задач, данные не стираются после отключения питания;
• Графическое моделирование: До начала обработки система отображает траекторию и последовательность прохода отверстий в графическом интерфейсе;
• Пропуск отверстия: В процессе групповой обработки можно принудительно прервать текущее отверстие и перейти к следующему;
• Смена электрода "на лету": Функция "Смена электрода" автоматически поднимает шпиндель в безопасную зону. После ручной замены инструмента обработка продолжается с того же места;
• В качестве рабочей жидкости (диэлектрика) используется деминерализованная или обычная водопроводная вода;
• Отливка из чугуна СЧ20 (HT200) для станины, салазок и стойки. Массивная конструкция обеспечивает высокую стабильность геометрии;
• Линейные направляющие качения тайваньского производства;
• По всем осям (X, Y, Z) установлены прецизионные шариковинтовые пары тайваньской марки;
• Приводы осей X и Y: Шаговые двигатели с микрошаговым драйвером;
• Привод оси Z: Асинхронный двигатель переменного тока с редуктором;
• Рабочий стол: Подвижная двусторонняя Т-образная конструкция для удобного крепления заготовок и снижения энергозатрат на перемещение;
• Система ЧПУ: Построена по архитектуре "encoder/player". Управляющий компьютер (encoder) обеспечивает работу с базой технологических данных, CAD-файлами и G-кодом;
• Рабочая поверхность стола: Изготовлена из высокоточного гранита нулевого класса;
• Система смазки: Централизованная, с ручным или автоматическим дозированием масла.
