Цилиндрический хвостовик

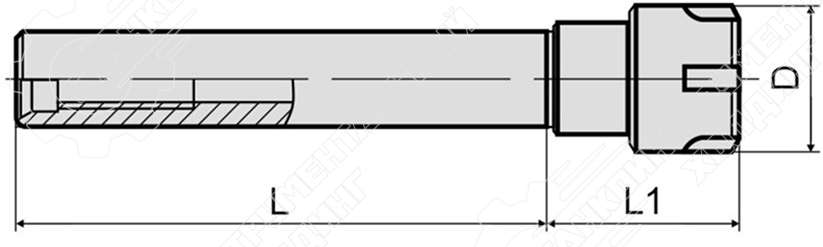

Фрезерные патроны (оправки) предназначены для фиксации режущего инструмента и передачи на него крутящего момента. Оправки стандарта "С" (DIN 6535 HA / ISO 3338) имеют цилиндрический хвостовик и устанавливаются в цанговый или Weldon патрон большего размера. Патроны с цилиндрическим хвостовиком выполняют функцию переходника, позволяющего производить обработку в условиях большого вылета инструмента или ограниченного доступа к зоне резания. Оправки исполнения С-ER осуществляют фиксацию режущего инструмента с цилиндрическим хвостовиком при помощи зажимных цанг типа ER, соответствующих стандарту DIN 6499. В нашем каталоге представлен широкий выбор патронов с различными типами (С8-С40) и длиной хвостовика, что позволит вам подобрать необходимую оснастку в соответствии с условиями обработки.

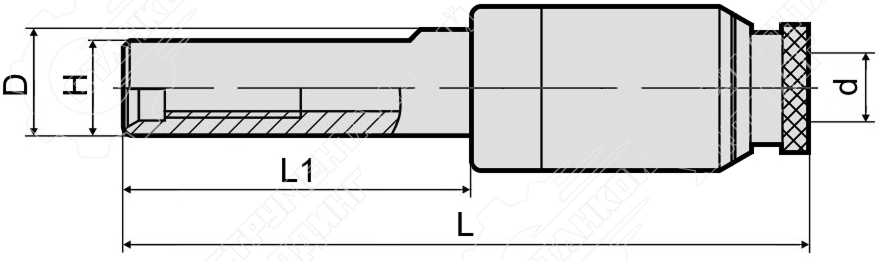

Фрезерные патроны D-GT/WF предназначены для фиксации машинно-ручных метчиков и применяются для нарезания резьбы в отверстиях глухого типа. Установка инструмента в корпус оправки осуществляется при помощи быстросменной цанги типа GT/TC, конструкция которой позволяет производить оперативную замену цанги в патроне без использования гайки и ключа. Оправка D-GT/WF снабжена механизмом компенсации по длине, который позволяет увеличить срок службы режущего инструмента и получить высокое качество обработки. В каталоге представлены модели резьбонарезных патронов с цилиндрическим хвостовиком Ø16, Ø20, Ø25, Ø32 мм для быстросменных цанг GT12, GT24, GT42, TC312, TC820, TC1433.

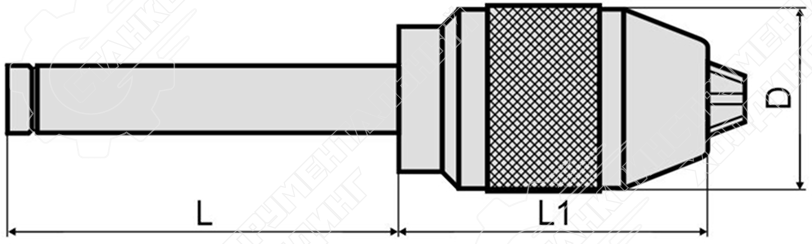

Фрезерные патроны (оправки) предназначены для фиксации режущего инструмента и передачи на него крутящего момента. Патроны С-APU обеспечивают надежное крепление режущего инструмента с цилиндрическим хвостовиком и применяются преимущественно в сверлильных станках. Трехкулачковый механизм позволяет произвести быструю смену инструмента и имеет большой диапазон зажима, что делает данное решение более гибким в сравнении с патронами исполнения C-ER. В нашем каталоге представлены популярные виды оправок APU с цилиндрическими хвостовиками С20, С25, С32.

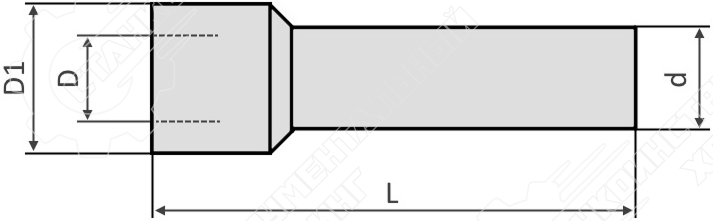

Оправки для дисковых фрез - вид станочной оснастки, который обеспечивает точную фиксацию установленного инструмента и передачу на него крутящего момента. В линейке оправок бренда Koves представлены модели с цилиндрическим хвостовиком. Пример расшифровки артикульного обозначения D5-D10-D10-L68: D5 - диаметр посадочного отверстия фрезы, D10 - диаметр гайки, D10 - диаметр хвостовика, L68 - общая длина оправки.
