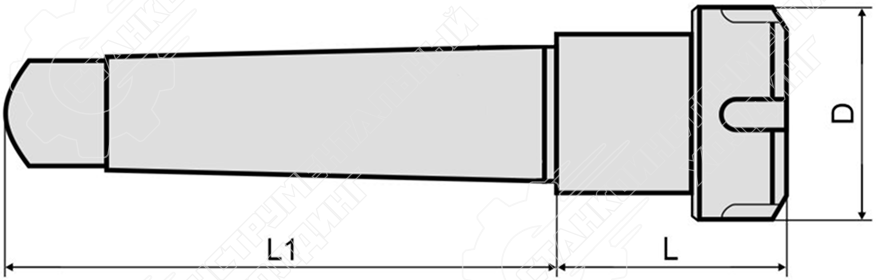

MTA-ER (для цанг ER)
Фрезерные патроны (оправки) MTA-ER предназначены для фиксации режущего инструмента с цилиндрическим хвостовиком и передачи на него крутящего момента. Оправки с хвостовиком Морзе (конусность 1:19~1:20 / ISO 296, DIN 228) в исполнении MTA (с лапкой) используются для операций сверления в станках фрезерной и сверлильной группы. Крепление инструмента в корпусе патрона осуществляется при помощи зажимных цанг типа ER, соответствующих стандарту DIN 6499. В нашем каталоге представлены оправки MTA-ER с различными размерами хвостовиков (MTA1-MTA5) и устанавливаемых цанг (ER16-ER50).
| Модель | Тип хвостовика | Размер цанги | Диаметр D, мм | Диаметр d, мм | Длина L, мм | Длина L1, мм | Бренд | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|
| MTA1 | ER16 | 28 | 16 | - | 69 | Zegyo |
2 362 ₽/шт
|
||
| MTA1 | ER16 | 28 | 16 | 60 | 69 | Zegyo |
2 075 ₽ /шт
2 441 ₽
Скидка -15%
|
||
| MTA2 | ER20 | 34 | 20 | - | 84 | Zegyo |
1 652 ₽/шт
|
||
| MTA3 | ER20 | 34 | 20 | - | 99 | Zegyo |
2 362 ₽/шт
|
||
| MTA3 | ER20 | 34 | 20 | 40 | 99 | Zegyo |
2 230 ₽ /шт
2 623 ₽
Скидка -15%
|
||
| MTA3 | ER25 | 42 | 25 | - | 99 | Zegyo |
1 951 ₽/шт
|
||
| MTA3 | ER32 | 50 | 32 | - | 99 | Zegyo |
1 652 ₽/шт
|
||
| MTA3 | ER40 | 63 | 40 | 80 | 99 | Zegyo |
1 652 ₽/шт
|
||
| MTA4 | ER25 | 42 | 25 | - | 124 | Zegyo |
1 652 ₽/шт
|
||
| MTA4 | ER25 | 42 | 25 | 50 | 124 | Zegyo |
1 972 ₽ /шт
2 320 ₽
Скидка -15%
|
||
| MTA4 | ER25 | 34 | 25 | 65 | 124 | Zegyo |
1 941 ₽ /шт
2 284 ₽
Скидка -15%
|
||
| MTA4 | ER32 | 50 | 32 | 70 | 124 | Zegyo |
1 652 ₽/шт
|
||
| MTA4 | ER32 | 50 | 32 | 60 | 124 | Zegyo |
2 322 ₽/шт
|
||
| MTA4 | ER40 | 63 | 40 | - | 124 | Zegyo |
1 652 ₽/шт
|
||
| MTA4 | ER32 | 50 | 32 | 65 | 156 | Zegyo |
2 512 ₽/шт
|
||
| MTA4 | ER32 | 50 | 32 | - | 156 | OLICNC |
2 292 ₽/шт
|
||
| MTA5 | ER40 | 63 | 40 | - | 156 | Zegyo |
3 426 ₽/шт
|
||
| MTA5 | ER40 | 63 | 40 | 70 | 156 | Zegyo |
4 130 ₽/шт
|
||
| MTA5 | ER50 | 78 | 50 | - | 156 | Zegyo |
2 512 ₽/шт
|

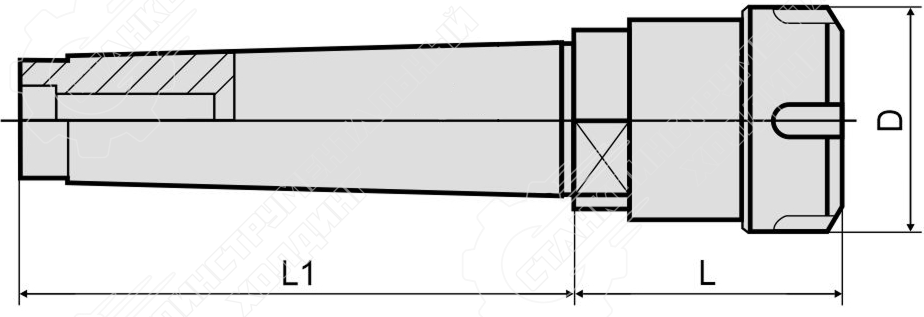

MTB-ER (для цанг ER)
Фрезерные патроны (оправки) MTB-ER предназначены для фиксации режущего инструмента с цилиндрическим хвостовиком и передачи на него крутящего момента. Хвостовик Морзе (конусность 1:19~1:20 / ISO 296, DIN 228) в исполнении MTB (с резьбовым отверстием) позволяет осуществлять жесткую фиксацию патрона в шпинделе станка. Патроны с хвостовиком MTB используются во фрезерных станках. Крепление инструмента в корпусе патрона осуществляется при помощи зажимных цанг типа ER, соответствующих стандарту DIN 6499. В нашем каталоге представлены оправки MTB-ER с различными размерами хвостовиков (MTB1-MTB5) и устанавливаемых цанг (ER16-ER40).
| Модель | Тип хвостовика | Размер цанги | Диаметр D, мм | Диаметр d, мм | Длина L, мм | Длина L1, мм | Бренд | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|
| MTB1 | ER11 | 19 | 11 | 30 | 82 | Zegyo |
2 042 ₽/шт
|
||
| MTB1 | ER16 | 28 | 16 | - | 56 | Zegyo |
2 362 ₽/шт
|
||
| MTB1 | ER16 | 28 | 16 | 40 | 56 | Zegyo |
2 441 ₽/шт
|
||
| MTB1 | ER16 | 28 | 16 | 45 | 56 | Zegyo |
2 320 ₽/шт
|
||
| MTB2 | ER16 | 28 | 16 | - | 68 | Zegyo |
1 951 ₽/шт
|
||
| MTB2 | ER16 | 28 | 16 | 55 | 68 | Zegyo |
1 974 ₽ /шт
2 322 ₽
Скидка -15%
|
||
| MTB2 | ER20 | 34 | 20 | - | 68 | Zegyo |
1 955 ₽/шт
|
||
| MTB2 | ER20 | 34 | 20 | 45 | 68 | Zegyo |
2 441 ₽/шт
|
||
| MTB2 | ER25 | 42 | 25 | - | 68 | Zegyo |
1 906 ₽/шт
|
||
| MTB2 | ER25 | 42 | 25 | 70 | 68 | Zegyo |
2 284 ₽/шт
|
||
| MTB2 | ER32 | 50 | 32 | 75 | 68 | Zegyo |
2 027 ₽/шт
|
||
| MTB2 | ER40 | 63 | 40 | - | 68 | Zegyo |
2 027 ₽/шт
|
||
| MTB2 | ER40 | 63 | 40 | 80 | - | Zegyo |
2 027 ₽/шт
|
||
| MTB3 | ER20 | 34 | 20 | - | 85 | Zegyo |
2 362 ₽/шт
|
||
| MTB3 | ER20 | 34 | 20 | 65 | 85 | Zegyo |
2 320 ₽/шт
|
||
| MTB3 | ER25 | 42 | 25 | 70 | 85 | Zegyo |
2 247 ₽/шт
|
||
| MTB3 | ER32 | 50 | 32 | - | 85 | Zegyo |
2 027 ₽/шт
|
||
| MTB3 | ER32 | 50 | 32 | 70 | 85 | Zegyo |
2 102 ₽/шт
|
||
| MTB3 | ER40 | 63 | 40 | 80 | 85 | Zegyo |
2 362 ₽/шт
|
||
| MTB4 | ER32 | 50 | 32 | - | 108 | Zegyo |
1 652 ₽/шт
|
||
| MTB4 | ER32 | 50 | 32 | 65 | 108 | Zegyo |
1 652 ₽/шт
|
||
| MTB4 | ER32 | 50 | 32 | 80 | 108 | Zegyo |
1 726 ₽/шт
|
||
| MTB4 | ER40 | 63 | 40 | - | - | Zegyo |
1 652 ₽/шт
|
||
| MTB4 | ER40 | 63 | 40 | 85 | 108 | Zegyo |
1 652 ₽/шт
|
||
| MTB5 | ER25 | 42 | 25 | - | 156 | Zegyo |
3 634 ₽/шт
|
||
| MTB5 | ER32 | 50 | 32 | - | 156 | Zegyo |
6 012 ₽/шт
|
||
| MTB5 | ER40 | 63 | 40 | 85 | 156 | Zegyo |
2 600 ₽/шт
|

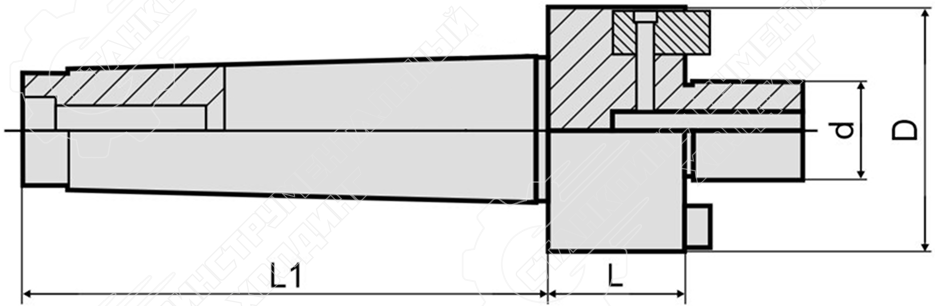

MTB-FMB (для насадных фрез)
Фрезерный патрон (оправка) MTB-FMB предназначен для фиксации торцевой насадной фрезы и передачи на нее крутящего момента. Данный тип патронов используется в станках фрезерной группы. В конструкции используется хвостовик Морзе (конусность 1:19~1:20 / ISO 296, DIN 228) в исполнении MTB (с резьбовым отверстием), что обеспечивает жесткую фиксацию в патрона в шпинделе станка. В нашем каталоге представлены оправки MTB-FMB в различном исполнении, отличающихся размером хвостовика (MTB3, MTB4, MTB5), посадочным диаметром фрезы (FMB22, FMB27, FMB32) и длиной вылета от шпинделя станка.
| Модель | Тип хвостовика | Диаметр D, мм | Диаметр d, мм | Длина L, мм | Длина L1, мм | Бренд | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|
| MTB3 | 48 | 22 | - | 85 | Zegyo |
1 817 ₽/шт
|
||
| MTB3 | 48 | 22 | 25 | 85 | Zegyo |
2 492 ₽/шт
|
||
| MTB3 | 58 | 27 | 25 | 85 | Zegyo |
2 411 ₽/шт
|
||
| MTB3 | 68 | 32 | 40 | 85 | Zegyo |
1 951 ₽/шт
|
||
| MTB4 | 48 | 22 | - | 108 | Zegyo |
Цена по запросу
|
||
| MTB4 | 48 | 22 | 60 | 108 | Zegyo |
2 313 ₽/шт
|
||
| MTB4 | 48 | 22 | 62 | 108 | Zegyo |
2 313 ₽/шт
|
||
| MTB4 | 58 | 27 | 40 | 108 | Zegyo |
2 230 ₽/шт
|
||
| MTB4 | 58 | 27 | 70 | 108 | Zegyo |
2 313 ₽/шт
|
||
| MTB4 | 64 | 32 | 25 | 108 | Zegyo |
1 817 ₽/шт
|
||
| MTB4 | 64 | 32 | 25 | 108 | OLICNC |
1 658 ₽/шт
|

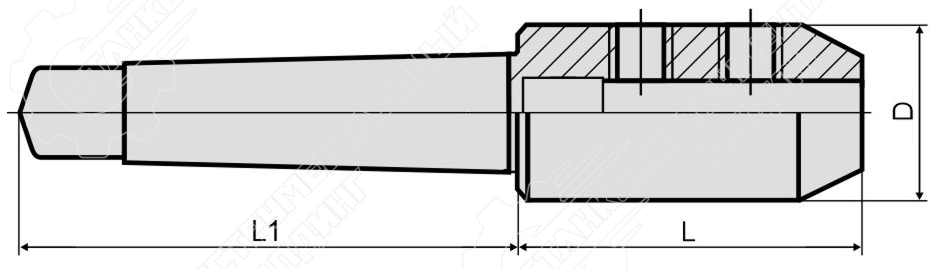

MTA/MTB-SLN (Weldon)
Патроны MT-SLN предназначены для фиксации сверла с цилиндрическим хвостовиком Weldon (с лыской) и передачи на на него крутящего момента. Оправки с хвостовиком Морзе (конусность 1:19~1:20 / ISO 296, DIN 228) в исполнении MTA (с лапкой), MTB (с резьбой) применяются в станках сверлильной группы. Преимуществами патронов SK-SLN является жесткость фиксации инструмента и простой процесс его замены. Крепление инструмента в корпусе патрона осуществляется винтами, которые при затягивании упираются в лыску, обеспечивая тем самым центрирование и жесткую фиксацию. В нашем каталоге представлены фрезерные патроны с размером конуса MTA3 и MTA4, предназначенные для крепление инструмента с хвостовиком Weldon диаметром от 32 до 40 мм.
| Модель | Диаметр D, мм | Диаметр d, мм | Длина L, мм | Длина L1, мм | Бренд | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|
| 58 | 32 | 182 | 99 | OLICNC |
2 450 ₽/шт
|
||
| 63 | 40 | 219 | 124 | OLICNC |
2 695 ₽/шт
|
||
| 53 | 20 | - | 108 | Zegyo |
1 951 ₽/шт
|

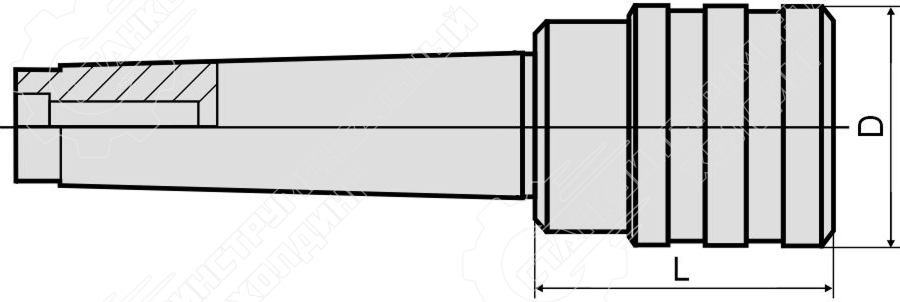

MTB-GT (для резьбовых цанг GT12/24/42)
Оправки MTA-GT/WF используются для нарезания резьбы в отверстиях глухого типа. Исполнение хвостовика Морзе - MTA (с лапкой). Фиксация метчика в корпусе патрона осуществляется при помощи быстросменной цанги типа GT12 или GT24 без использования гайки и ключа. Конструкция оправки снабжена механизмом компенсации по длине, который позволяет увеличить срок службы режущего инструмента и получить высокое качество обработки.
| Модель | Тип хвостовика | Размер цанги | Диаметр D, мм | Диаметр d, мм | Длина L, мм | Бренд | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|
| MTB2 | TC820 | 53 | 30 | 130 | Zegyo |
10 736 ₽/шт
|
||
| MTB3 | TC312 | 36 | 19 | 110 | Zegyo |
10 307 ₽/шт
|
||
| MTB3 | TC820 | 53 | 30 | 130 | Zegyo |
10 736 ₽/шт
|
||
| MTB4 | TC312 | 36 | 19 | 110 | Zegyo |
10 307 ₽/шт
|
||
| MTB4 | TC820 | 53 | 30 | 130 | Zegyo |
10 736 ₽/шт
|
||
| MTB5 | TC820 | 53 | 30 | 130 | Zegyo |
11 250 ₽/шт
|

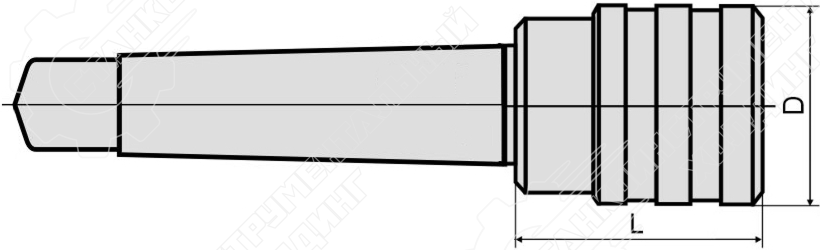

MTA-GT (для резьбовых цанг GT12/24/42)
Оправки MTB-GT/WF используются для нарезания резьбы в отверстиях глухого типа. Исполнение хвостовика Морзе - MTB (с резьбовым отверстием). Фиксация метчика в корпусе патрона осуществляется при помощи быстросменной цанги типа GT12 или GT24 без использования гайки и ключа. Конструкция оправки снабжена механизмом компенсации по длине, который позволяет увеличить срок службы режущего инструмента и получить высокое качество обработки.
| Модель | Тип хвостовика | Размер цанги | Диаметр D, мм | Диаметр d, мм | Длина L, мм | Бренд | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|
| MTA2 | GT12 | 46 | 19 | 110 | OLICNC |
5 356 ₽/шт
|
||
| MTA2 | TC312 | 36 | 19 | 110 | OLICNC |
5 427 ₽/шт
|
||
| MTA2 | TC820 | 53 | 31 | 130 | OLICNC |
6 765 ₽/шт
|
||
| MTA3 | GT12 | 46 | 19 | 110 | OLICNC |
5 188 ₽/шт
|
||
| MTA3 | GT24 | 66 | 30 | 130 | OLICNC |
7 163 ₽/шт
|
||
| MTA3 | TC312 | 36 | 19 | 110 | OLICNC |
5 969 ₽/шт
|
||
| MTA3 | TC820 | 53 | 31 | 130 | OLICNC |
6 125 ₽/шт
|
||
| MTA4 | GT12 | 46 | 19 | 110 | OLICNC |
6 370 ₽/шт
|
||
| MTA4 | GT24 | 66 | 30 | 130 | OLICNC |
7 329 ₽/шт
|
||
| MTA4 | TC312 | 36 | 19 | 110 | OLICNC |
5 969 ₽/шт
|
||
| MTA4 | TC820 | 53 | 31 | 130 | OLICNC |
6 765 ₽/шт
|
||
| MTA5 | GT24 | 66 | 30 | 130 | OLICNC |
10 297 ₽/шт
|
||
| MTA5 | TC820 | 53 | 31 | 130 | OLICNC |
8 755 ₽/шт
|

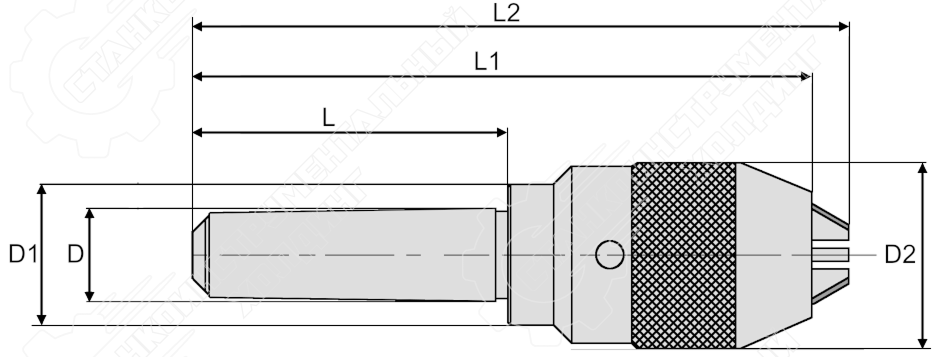

MTA-APU (сверлильные быстрозажимные патроны)
Быстрозажимные фрезерные патроны MTA-APU. Предназначены для зажима фрез, сверл и инструмента с цилиндрическим хвостовиком при растачивании и фрезеровании металлов на фрезерных, сверлильных станках и обрабатывающих центрах с ЧПУ. Высокоточная оправка, жесткая фиксация хвостовика инструмента тремя кулачками.
| Модель | Диаметр D, мм | Диаметр D1, мм | Диаметр D2, мм | Длина L, мм | Длина L1, мм | Длина L2, мм | Бренд | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|
| 17.78 | - | 49 | 79 | - | 158 | OLICNC |
2 381 ₽/шт
|
||
| 17.78 | - | 55 | 79 | - | 164 | OLICNC |
3 175 ₽/шт
|
||
| 23.825 | 51 | 55 | 99.5 | 182.5 | 195 | OLICNC |
2 866 ₽/шт
|
||
| 23.825 | 57 | 55 | 99.5 | 208 | 219.5 | OLICNC |
3 127 ₽/шт
|
||
| 31.542 | 51 | 55 | 125 | 207 | 218.5 | OLICNC |
3 280 ₽/шт
|
||
| 31.542 | 56.5 | 55 | 125 | 219 | 234.5 | OLICNC |
3 492 ₽/шт
|

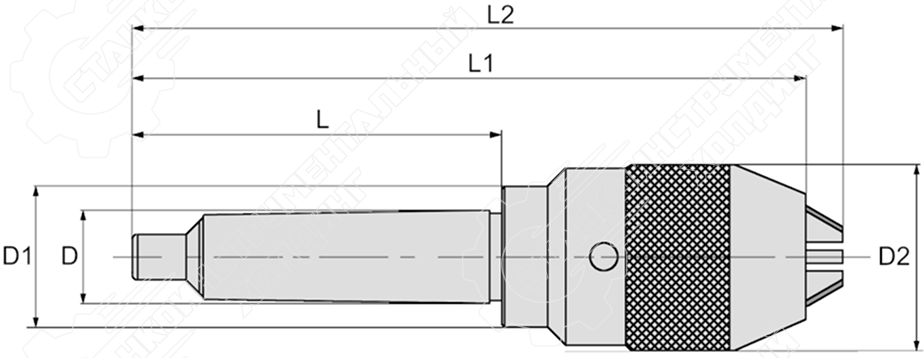

MTB-APU (сверлильные быстрозажимные патроны)
Быстрозажимные фрезерные патроны MTB-APU. Предназначены для зажима фрез, сверл и инструмента с цилиндрическим хвостовиком при растачивании и фрезеровании металлов на фрезерных, сверлильных станках и обрабатывающих центрах с ЧПУ. Высокоточная оправка, жесткая фиксация хвостовика инструмента тремя кулачками.
| Модель | Диаметр D, мм | Диаметр D1, мм | Диаметр D2, мм | Длина L, мм | Длина L1, мм | Длина L2, мм | Бренд | Цена с НДС | Заказать |
|---|---|---|---|---|---|---|---|---|---|
| 17.78 | - | 49 | 79 | - | 158 | OLICNC |
2 015 ₽/шт
|
||
| 17.78 | - | 55 | 79 | - | 164 | OLICNC |
2 686 ₽/шт
|
||
| 23.825 | 51 | 55 | 99.5 | 182.5 | 195 | OLICNC |
2 462 ₽/шт
|
||
| 23.825 | 57 | 55 | 99.5 | 208 | 219.5 | OLICNC |
2 686 ₽/шт
|
||
| 31.542 | 51 | 55 | 125 | 207 | 218.5 | OLICNC |
2 776 ₽/шт
|
||
| 31.542 | 56.5 | 55 | 125 | 219 | 234.5 | OLICNC |
2 955 ₽/шт
|
